Работа на дачном участке или небольшой ферме постоянно требует больших усилий со стороны владельца. Обработка земли, уборка сена, мусора, снега, доставка и внесение удобрений в почву. Выполнение такой работы вручную может стать непосильной ношей.

Облегчить задачу может малогабаритный трактор. К тому же, сделать минитрактор своими руками проще простого при наличии опыта в работе с техникой.

1 Преимущества самодельного мини трактора

Основные узлы самодельного минитрактора своими руками изготовить достаточно просто. К тому же стоимость такой процедуры при наличии необходимых деталей значительно ниже, чем покупка заводского варианта.

Чаще всего агрегаты берутся из старой (сломанной) домашней техники, а уже оставшиеся комплектующие докупаются. Если же в хозяйстве уже есть другая малогабаритная техника, например, мотоблок, задача упрощается еще больше. Поэтому экономичность является главным преимуществом минитракторов самодельных.

Также к преимуществам такой техники относится возможность под себя настраивать габариты и комбинировать узлы на свой самодельный мини трактор. Стандартная заводская комплектация такую возможность исключает.

Самодельный минитрактор с ломающейся рамой

Самодельный минитрактор с ломающейся рамой

Что касается недостатков, то здесь можно выделить:

  • сложность разработки правильного чертежа;
  • поддержанное состояние большинства деталей;
  • проблемы в функционировании машины, в случае недостатка навыков при изготовлении.

к меню ↑

2 Из чего состоит минитрактор самодельный?

Первое, что нужно сделать перед тем, как собрать любую технику – это определится, из каких узлов она состоит. Наипростейшее устройство малогабаритного трактора включает в себя следующие компоненты:

  • двигатель (в роли двигателя может выступать мотоблок или мотороллер);
  • прочная силовая рама, на которой крепятся все остальные агрегаты;
  • гидравлическая тормозная система;
  • сборка с тормозными дисками;
  • ходовая часть, включающая колесные оси и колеса (также подвеска или механизм, который ее заменяет);
  • механизм для крепления навесного оборудования с возможностью подъема;
  • рулевая колонка;
  • удобное кресло для оператора;
  • задние и передние фонари.

Каждый из перечисленных узлов следует собирать исходя из четкого общего чертежа, чтобы не нарушить пропорции машины.
к меню ↑

2.1 Какой двигатель выбрать?

В качестве силового агрегата можно подбирать самые разные варианты. Можно сделать малогабаритный трактор с двигателем зид. Одноцилиндровый четырехтактный двигатель с объемом 4,5 самодельное навеска для минитрактора литров вполне подходит для обработки земли, площадью до 2-3 гектар. Такой двигатель изначально предназначен для самодельных машин, очень прост в обслуживании и его легко можно найти в интернете.

Если в наличии есть старый запорожец, то силовой агрегат от него как нельзя лучше подойдет для самодельного трактора.

Машина с двигателем заз обладает мощностью до 40-50 лошадиных сил (в зависимости от типа двигателя). При этом если трансмиссия на машине также работает, ее устанавливают на раму вместе с двигателем.

Двигатель от Москвича на самодельном тракторе

Двигатель от Москвича на самодельном тракторе

Если подбирать наиболее оптимальный для самодельного трактора двигатель, то лучше сделать машину с с двигателем уд 2. Как и силовой агрегат зид, уд 2 разрабатывался Ульяновским заводом специально под самодельные машины для сельскохозяйственных нужд. Мощность у такого двигателя всего 4 л. с. Но для обработки небольшого поля его вполне хватит. К тому же он очень прост в ремонте.

Если же у домашнего умельца есть мотоблок, то задача упрощается еще больше. В таком случае на самодельный минитрактор устанавливается уже не только силовое устройство, но и передний мост с тормозами и сцеплением, часть рамы и рулевое управление.
к меню ↑

2.2 Из чего сделать раму самодельного минитрактора?

Прежде чем делать силовую раму, нужно определится с ее типом. Многие умельцы делают трактора с ломающейся рамой. Такой тип представляет собой сборку из двух половин, соединенных посредством подвижного сцепа. Ломающийся каркас позволяет уменьшить радиус поворота, что облегчает работу на небольших земельных участках и вблизи построек.

Чтобы сделать такую раму необходимы железные уголки или швеллера с маркировкой 8. При этом передняя полурама должна быть немного длиннее. Рекомендуемые габариты – 900 на 360 мм. Задняя часть каркаса собирается под размер 680 на 360.

Самодельная рама из швеллера

Самодельная рама из швеллера


После сборки каркаса, на переднюю часть доваривается поперек две трубы с квадратным поперечным сечением. Это подставка под двигатель. Все остальные подставки и уголки устанавливаются исходя из предполагаемой конструкции. Элементы желательно сварить. Обычные болты нагрузку могут не выдержать.

В качестве соединения между полурамами будут использоваться две вилки и шарнир. Для шарнира берутся подшипники и цапфа от автомобиля Камаз. Такой кардан позволит задней половине смещаться не только в горизонтальном, но и в вертикальном положении. Сзади к раме приваривает пластина под навеску.

Если же решено было делать литую раму, две полурамы свариваются дополнительными швеллерами.
к меню ↑

2.3 Как сделать ходовую для минитрактора своими руками?

Прежде всего, устанавливаются мосты. Для их установки на раму навариваются вертикальные стойки, укрепленные уголками. Лучше всего если самодельная передняя балка на минитрактор будет однотипной задней. В этом случае не будет необходимости подбирать придаточное число, что без должного опыта, практически невозможно.

Если рама не ломающаяся, проще всего будет взять ходовую часть из жигулей. Немного подправив ее по размеру, сразу устанавливаем на раму. В таком случае не придется отдельно искать редуктор для минитрактора. Он уже установлен на заднем мосту.

Если же рама ломанная лучше воспользоваться другой схемой. В этом случае передний мост на минитрактор лучше всего сделать из литого прута, с диаметром не менее 50 мм. Посередине с помощью полуцилиндрической накладки фиксируется шарнир, который будет отвечать за плавающие движения моста на ухабистых участках. На краях такой балки устанавливаются ушки для шкворней.

На ушки с помощью шкворней фиксируются камазовские цапфы с осями на ступицу. На них одеваются соответственно колеса.

При желании можно сделать гидравлику на минитрактор своими руками  и в домашних условиях. В этом случае берутся гидродвигатели от любой марки машины. Чтобы установить их на раму потребуются дополнительные карманы на каркасе. Сделать их можно стальными уголками. Двигатели фиксируются на каркас прочными болтами. Устанавливаются карманы с гидродвигателями вблизи ведущей оси. Каждый двигатель рассчитан на вращение одного из задних колес.

Навеска на минитрактор своими руками

Навеска на минитрактор своими руками

Чтобы организовать точное направление и скорость вращения над осью устанавливается распределитель из трактора Беларусь. В передней части, рядом с основным двигателем устанавливается масляный бачок. Он должен поддерживать оптимальное давление. Посередине системы устанавливается специальная втулка, которая будет отвечать за качание переднего моста. Для отвода масла фиксируется стандартный золотник.

Гидравлика также позволит работать с дополнительным навесным оборудованием, автоматизировав его.
к меню ↑

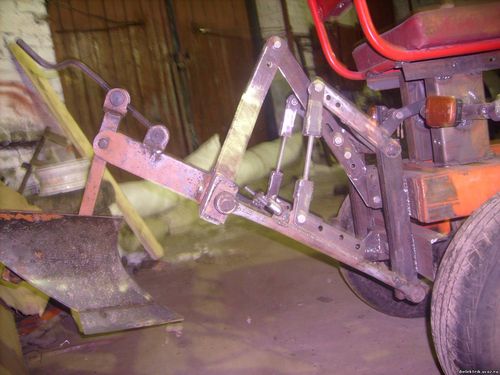

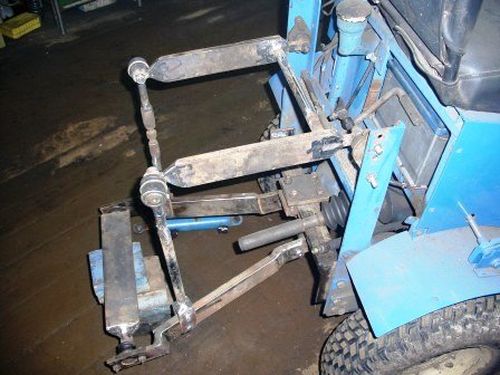

2.4 Навеска на минитрактор своими руками

Навеска используется для соединения с дополнительным оборудованием. Кроме того, специальный механизм отбора мощности позволяет автоматизировать работу такого оборудования как сеялка или косилка.

Наиболее надежным вариантом является трехточечная самодельная навеска на минитрактор. Состоит навеска на минитрактор своими руками из двух тяг, которые можно взять от любого легкового автомобиля. Тяги крепятся к, заготовленной заранее, пластине одной стороной, а к навесному оборудованию другой. Третей точкой крепления будет дополнительная тяга и привод гидродвигателя, который будет передавать крутящий момент на рабочие органы навесного оборудования.

Чтобы все нормально двигалось, на пластину лучше закрепить движимый стержень с диаметров 40-50 мм, и уже на него крепить тяги навески.
к меню ↑

2.5 Как правильно установить тормоза и сцепление

Тормоза устанавливаются на задние ведущие колеса. Наиболее оптимальным вариантом здесь будет взять заводской вариант из УАЗА. Тормозные колодки устанавливаются на диски, а управление выводится на соответствующую педаль внутрь кабины. При необходимости можно сделать тормоз ручным, под рычаг.

Сидением на минитрактор может служить все: от табурета до кресла

Сидением на минитрактор может служить все: от табурета до кресла

Если делать сцепление, то на минитрактор подойдет стандартный ременной тип. Наиболее простым вариантом является взять готовый механизм. Подойдет сцепление с УАЗА или Москвича. При небольшой мощности двигателя достаточно будет и ременной тяги мотоблока. Трубка, которая надавливает на ремень крепится к раме с помощью пружины, которая цепляется за ушко, приваренное посредине. Другой конец посредством рычага приваривается к педали.
к меню ↑

2.6 Рулевая колонка и сиденье водителя

Рулевое управление самодельного минитрактора лучше всего взять из Москвича. Единственной особенностью такого механизма является то, что в стандартном варианте он поворачивает в обратную сторону. Поэтому вместо тяг Москвича устанавливаются тяги от Жигулей, а ступицы от Запорожца. Переводит систему в правильное направление специальный стальной рычаг, которй устанавливается между тягами и колонкой.

Что касается сиденья водителя, то оно устанавливается на пару приваренных к раме вертикальных уголков или на прямоугольные конструкции из труб с квадратным сечением. Для снижения колебаний во время работы, также можно сидение установить на стальные амортизаторы с дополнительной фиксацией тягами.

Для удобства из тонкой листовой стали или жести легко делается самодельная кабина на минитрактор.
к меню ↑
